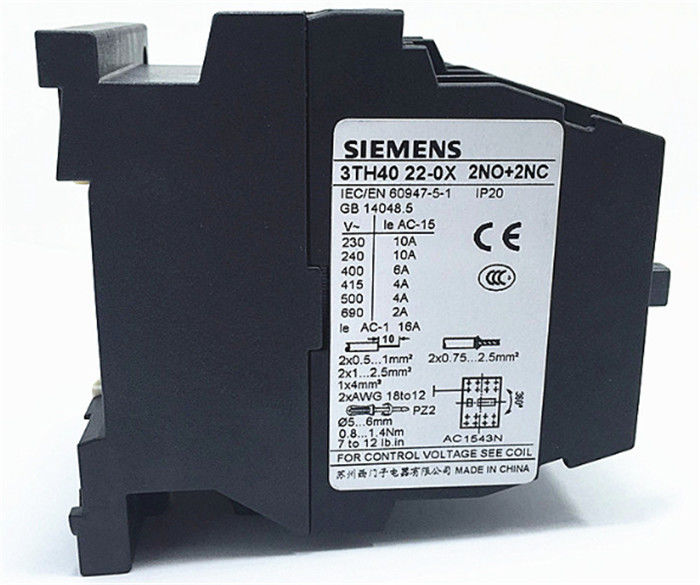

زیمنس 3TH4 زمان رله تاخیر / 8 قطب 10 پیمانه پیمانکری رله سوئیچ

رله های کنتاکتور 3TH42 و 3TH43 مناسب برای استفاده در هر آب و هوایی می باشند. آنها بر اساس استاندارد IEC 60529 ایمن انگشت هستند.

توجه داشته باشید:

رله های کنتاکتور 3TH42 و 3TH43 دارای عملکرد مثبت محور مطابق با IEC 60947-5-1، Ed. 3.1

نام ترمینال با توجه به EN 50011

از نظر ترمینال، شماره شناسایی و نامه های شناسایی، رله های کنتاکتور 3TH42 و 3TH43 مطابق با استاندارد EN 50011 برای رله های پیمانکار خاص است.

قابلیت اطمینان تماس

پایداری تماس با ولتاژ کم و جریان در نتیجه تماس دوبار شیب، مناسب برای مدارات حالت جامد با جریان بیش از 1 میلی آمپر در ولتاژ ≥ 17 V.

سرکوب سرریز

رله های کنتاکتور 3TH42 و 3TH43 می توانند با عناصر RC، واریستورها، دیودها یا مجموعه های دیود (ترکیبی از یک دیود و یک دیود زینر) برای کاهش بارهای باز شدن مجهز شوند. مانع از افزایش جریان می تواند به طور مستقیم بر روی سیم پیچ متصل شود

توجه داشته باشید:

زمانیکه تاخیر خاموش شدن مخاطب NO و زمان تأخیر ON-ON در تماس های NC افزایش می یابد، اگر کوئل های کنتاکتور در برابر ولتاژ های ولتاژ (دیود سرکوب از 6x تا 10x، مونتاژ دیود 2 تا 6 برابر، واریستور +2 تا 5 میلی ثانیه) کاهش یابد، افزایش می یابد.

نصب

توجه داشته باشید:

با رله کنتاکتور 3TH4 با عملیات AC، ولتاژ بالا 1.1 × U، دمای محیط ≥ 45 ° C و 100٪ ON در تمام کنتاکتور ها، حداقل فاصله 5 میلی متر بین کنتاکتور ها در مورد طرف نصب در کنار سمت
