| سلسله: | پیمانکاران SIRIUS | انواع: | کنتاکتور برق |
|---|---|---|---|
| نوع برق: | AC / DC | لهستانی ها: | 3 قطب |
| ولتاژ عملیاتی: | AC / DC 110-127V | گارانتی: | 12 ماه |
| برجسته: | کنتاکتورهای الکتریکی زیمنس,کنتاکتورهای الکتریکی زیمنس |
||

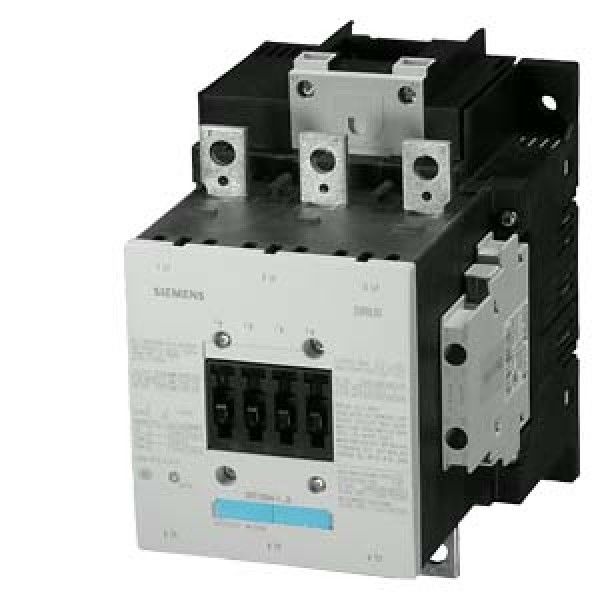

زیمنس 3RT1056-6AF36 تا 250KW پیمانکاران برق 185A پیمانکار قدرت برای موتور سوئیچینگ
کنتاکتور برق AC-3 185 A، 90 ولت / 400 V AC (50-60 هرتز) / عملیات DC 110-127 V UC تماس های کمکی 2 NO + 2 NC 3 قطب، اندازه S6 اتصالات Busbar درایو: ترمینال پیچ معمولی
کاربرد:
کنتاکتور 3RT شرایط مورد نیاز برای محیط زیست A را برآورده می کند.
توجه داشته باشید:
هنگامی که کنتاکتور ها در یک محیط با مبدل های فرکانس استفاده می شوند، یادداشت های پیکربندی در کتابچه راهنمای "SIRIUS - SIRIUS 3RT Contactors / Assemblies"
برای اطالعات بیشتر در مورد حفاظت از اتصال کوتاه گیرنده ها با رله های اضافی، به راهنماها مراجعه کنید
راهنماهای انتخاب در دسترس برای مجموعه بی سیم از فیدرهای موتور متشکل از 3RV2 محافظ starter موتور و یک گیرنده 3RT2،
برای ابعاد فیدرهای بار،
کنتاکتور 3RT2
3RU2 رله حرارتی بیش از حد و یا 3RB3 رله های اضافی الکترونیکی می تواند به 3RT2 اتصال برای حفاظت در مقابل بارگذاری نصب شده است.
3RT1 کنتاکتور
3RB2 رله های برق اضافی را می توان برای کنتاکتور 3RT1 برای حفاظت در برابر اضافه بار نصب شده است.
رله های کنترل 3RR2 را می توان به کنتاکتور 3RT2 برای نظارت و اندازه گیری در برنامه نصب کرد.
رتبه بندی نقل شده (در کیلو وات) به قدرت خروجی شفت موتور اشاره دارد (طبق اسمبلی).
مشخصات قدرت کمپکتورها در کیلو وات (مطابق با IEC 60947-4-1، جدول G) مقادیر راهنمای موتورهای 4 پله در ولتاژ 50 هرتز و ولتاژ مشخص (به عنوان مثال 400 V AC) هستند. هنگام انتخاب واحدهای واقعی باید اطلاعات شروع و ارقام موتور را تغییر داده و در نظر گرفته شود. جریان موتور، دستگاه حفاظت موتور و کنتاکتور فعلی مجاز به رده استفاده باید با یکدیگر هماهنگ شوند
کنتاکتور 3RT، اندازه های S00 تا S12
محدوده قدرت ما:
IEC / EN 60947-1،
IEC / EN 60947-4-1،
IEC / EN 60947-5-1 (سوئیچ های کمکی)
| نام تجاری محصول | سیریوس | |
| تعیین محصول | کنتاکتور برق | |
| نوع نوع محصول | 3RT1 | |
| داده های فنی عمومی | ||
| اندازه کنتاکتور | S6 | |
| فرمت محصول | ||
| ● ماژول تابع برای ارتباطات | نه | |
| ● سوئیچ کمکی | بله | |
| مقاومت در برابر ولتاژ بالا | ||
| ● ارزش مدار اصلی مدار | 8 کیلوولت | |
| ● مقدار امتیاز مدار مدار کمکی | 6 کیلو ولت | |
| حداکثر ولتاژ مجاز برای انزوا امن | ||
| ● بین سیم پیچ و تماس های اصلی به EN 60947-1 | 690 وات | |
| IP کلاس حفاظت | ||
| ● در جلوی | IP00؛ IP20 در جلو با ترمینال پوشش / جعبه | |
| ● ترمینال | IP00 | |
| مقاومت در برابر ضربه در مستطیل شکل | ||
| ● در AC | 8.5g / 5 ms، 4.2 g / 10 ms | |
| ● در DC | 8.5g / 5 ms، 4.2 g / 10 ms | |
| مقاومت در برابر ضربه با سینوس پالس | ||
| ● در AC | 13.4g / 5 ms، 6.5 g / 10 ms | |
| ● در DC | 13.4g / 5 ms، 6.5 g / 10 ms | |
| طول عمر مکانیکی (چرخه سوئیچینگ) | ||
| ● نوع کنتاکتور | 10 000 000 | |
| ● تماس گیرنده با بلوک سوئیچ کمکی سازگار با الکترونیک معمولی است | 5 000 000 | |
| ● از گیرنده با بلوک سوئیچ کمکی معمولی | 10 000 000 | |
| کد مرجع acc. به DIN 40719 بر اساس IEC 204-2 مطابق با. به IEC 750 | کی | |
| کد مرجع acc. به DIN EN 81346-2 | Q | |
| شرایط محیطی | ||
| ارتفاع نصب در ارتفاع بالاتر از سطح دریا | ||
| ● حداکثر | 2 000 متر | |
| دمای محیط | ||
| ● در طول عملیات | -25 ... + 60 ° C | |
| ● در طول ذخیره سازی | -55 ... + 80 ° C | |
| مدار اصلی | ||
| تعداد قطب ها برای مدار جریان اصلی | 3 | |
| تعداد مخاطبین NO برای مخاطبین اصلی | 3 | |
| ولتاژ بهره برداری | ||
| ● در حداکثر امتیاز AC-3 | 1 000 V | |
| جریان فعلی | ||
| ● در AC-1 در 400 وات | ||
| - در دمای محیط درجه حرارت 40 درجه سانتیگراد | 215 A | |
| ● در AC-1 | ||
| - تا 690 ولت در دمای محیط 40 درجه سانتیگراد | 215 A | |
| - تا 690 ولت در دمای محیط 60 درجه سانتیگراد | 185 A | |
| - تا 1000 ولت در دمای محیط 40 درجه سانتیگراد | 100 A | |
| - تا 1000 ولت در دمای محیط 60 درجه سانتیگراد | 100 A | |
| ● در AC-2 با ارزش 400 وات | 185 A | |
| ● در AC-3 | ||
| - با ارزش 400 وات | 185 A | |
| - در ارزش 500 وات V | 185 A | |
| - در ارزش 690 V ارزش | 170 A | |
| - در ارزش 1000 وات V | 65 A | |
| ● در AC-4 با ارزش 400 ولت | 160 A | |
| مقطع هادی متصل در مدار اصلی در AC-1 | ||
| ● حداقل 60 درجه سانتی گراد حداقل مجاز است | 95 میلی متر | |
| ● حداقل 40 درجه سانتیگراد حداقل مجاز است | 95 میلی متر | |
| جریان فعلی تقریبا 200000 چرخه عملیاتی در AC-4 | ||
| ● در مقدار ارزش 400V | 81 A | |
| ● در ارزش امتیاز 690 V | 65 A | |
| جریان فعلی | ||
| ● در 1 مسیر جاری در DC-1 | ||
| - در ارزش 24 درجه V | 160 A | |
| - در ارزش 110 ولت V | 18 A | |
| - در ارزش 220V V | 3.4 A | |
| - با ارزش 440 V | 0.8 A | |
| - با ارزش 600 وات | 0.5 A | |
| ● با دو مسیر فعلی در سری DC-1 | ||
| - در ارزش 24 درجه V | 160 A | |
| - در ارزش 110 ولت V | 160 A | |
| - در ارزش 220V V | 20 A | |
| - با ارزش 440 V | 3.2 A | |
| - با ارزش 600 وات | 1.6 A | |
| ● با 3 مسیر فعلی در سری DC-1 | ||
| - در ارزش 24 درجه V | 160 A | |
| - در ارزش 110 ولت V | 160 A | |
| - در ارزش 220V V | 160 A | |
| - با ارزش 440 V | 11.5 A | |
| - با ارزش 600 وات | 4 A | |
| جریان فعلی | ||
| ● در 1 مسیر جاری در DC-3 در DC-5 | ||
| - در ارزش 24 درجه V | 160 A | |
| - در ارزش 110 ولت V | 2.5 A | |
| - در ارزش 220V V | 0.6 A | |
| - با ارزش 440 V | 0.17 A | |
| - با ارزش 600 وات | 0.12 A | |
| ● با 2 مسیر فعلی در سری DC-3 در DC-5 | ||
| - در ارزش 24 درجه V | 160 A | |
| - در ارزش 110 ولت V | 160 A | |
| - در ارزش 220V V | 2.5 A | |
| - با ارزش 440 V | 0.65 A | |
| - با ارزش 600 وات | 0.37 A | |
| ● با 3 مسیر فعلی در سری DC-3 در DC-5 | ||
| - در ارزش 24 درجه V | 160 A | |
| - در ارزش 110 ولت V | 160 A | |
| - در ارزش 220V V | 160 A | |
| - با ارزش 440 V | 1.4 A | |
| - با ارزش 600 وات | 0.75 A | |
| قدرت عامل | ||
| ● در AC-1 | ||
| - در 230 ولت در درجه حرارت 60 درجه سانتیگراد | 70 کیلو وات | |
| - با ارزش 400 وات | 121 کیلو وات | |
| - در 400 ولت در درجه حرارت 60 درجه سانتیگراد | 121 کیلو وات | |
| - در ارزش 690 V ارزش | 210 کیلو وات | |
| - در 690 وات در درجه حرارت 60 درجه سانتیگراد | 210 کیلو وات | |
| - در 1000 وات در درجه حرارت 60 درجه سانتیگراد | 165 کیلو وات | |
| ● در AC-2 با ارزش 400 وات | 90 کیلو وات | |
| ● در AC-3 | ||
| - در ارزش 230 درجه V | 61 کیلو وات | |
| - با ارزش 400 وات | 90 کیلو وات | |
| - در ارزش 500 وات V | 132 کیلو وات | |
| - در ارزش 690 V ارزش | 160 کیلو وات | |
| - در ارزش 1000 وات V | 90 کیلو وات | |
| قدرت عامل تقریبا 200000 چرخه عملیاتی در AC-4 | ||
| ● در مقدار ارزش 400V | 45 کیلو وات | |
| ● در ارزش امتیاز 690 V | 65 کیلو وات | |
| جریان کوتاه مدت حرارتی محدود به 10 ثانیه است | 1 480 A | |
| از دست دادن قدرت [W] در AC-3 در 400 ولت برای مقدار امتیاز جریان فعلی در هر هادی | 13 وات | |
| فرکانس سوئیچینگ بدون بار | ||
| ● در AC | 2 000 1 / ساعت | |
| ● در DC | 2 000 1 / ساعت | |
| فرکانس عامل | ||
| ● در حداکثر AC-1 | 800 1 / ساعت | |
| ● حداکثر AC-2 | 300 1 / ساعت | |
| ● حداکثر AC-3 | 750 1 / ساعت | |
| ● حداکثر AC-4 | 130 1 / ساعت | |
| مدار کنترل / کنترل | ||
| نوع ولتاژ ولتاژ منبع تغذیه کنترل | AC / DC | |
| کنترل ولتاژ منبع تغذیه در AC | ||
| ● در ارزش 50 هرتز ارزش | 110 ... 127 وات | |
| ● در ارزش 60 هرتز | 110 ... 127 وات | |
| کنترل ولتاژ منبع تغذیه در DC | ||
| ● ارزش اسمی | 110 ... 127 وات | |
| ولتاژ اعوجاج عامل کنترل ولتاژ منبع تغذیه سیم پیچ مغناطیسی در DC | ||
| ● ارزش اولیه | 0.8 | |
| ● مقیاس کامل مقیاس | 1.1 | |
| ولتاژ تغذیه رگولاتور ولتاژ خروجی از سیم پیچ مغناطیسی در AC | ||
| ● در 50 هرتز | 0.8 ... 1.1 | |
| ● در 60 هرتز | 0.8 ... 1.1 | |
| طراحی سرکوبگر موج | با واریستور | |
| قدرت ظهور سیم پیچ مغناطیسی در AC | ||
| ● در 50 هرتز | 300 V · A | |
