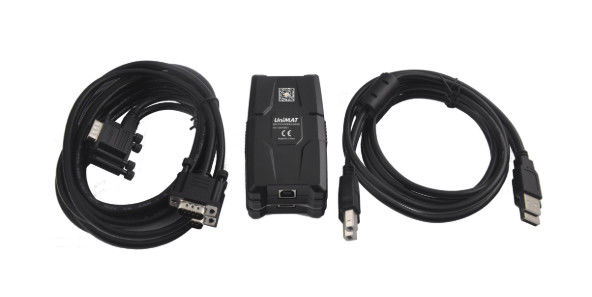

کابل ارتباطی S7-400 زیمنس PLC، کابل برنامه ریزی ضد آب PLC

• 10 پردازنده های مختلف برای S7-400
• 4 پردازنده برای S7-400H و S7-400F / FH
• 3 CPU امن برای S7-400F
• عملکرد درجه بندی برای طیف گسترده ای از برنامه های مختلف

CPU های متعدد با دامنه های عملکرد متفاوت برای SIMATIC S7-400 در دسترس هستند:

• CPU 412-1، CPU 412-2 und CPU 412-2 PN:
  برای گیاهان کوچکتر در محدوده عملکرد متوسط.
• CPU 414-2، CPU 414-3، CPU 414-3 PN / DP:
  برای گیاهان متوسط ​​با شرایط اضافی برای محدوده برنامه، سرعت پردازش و ارتباطات.
• CPU 416-2، CPU 416-3، CPU 416-3 PN / DP:
  برای گیاهان با الزامات بالا در محدوده عملکرد بالا پایان.
• CPU 417-4 DP:
  برای گیاهان با الزامات دقیق ترین در محدوده عملکرد بالا پایان.
• CPU 412-5H، CPU 414-5H، CPU 416-5H و پردازنده 417-4H:
  برای SIMATIC S7-400H و S7-400F / FH.
• CPU 414F-3 PN / DP، CPU 416F-2 و CPU 416F-3 PN / DP:
  برای ساخت یک سیستم اتوماسیون ایمنی شکست برای گیاهان با افزایش ایمنی مورد نیاز.

تمام CPU ها دارای یک پلاستیک مسکن هستند که در آن عناصر کنترل و نمایش برای همه پردازنده ها یکسان هستند. عناصر یکسان دارای توابع یکسان هستند.

در جلو، وجود دارد:

• LED ها:
  برای نمایش وضعیت و خطا
• تغییر سوئیچ ها:
  برای انتخاب حالت های عملیاتی
• شکاف برای یک کارت حافظه (گسترش حافظه بار).
• رابط MPI / DP ترکیبی
• یکپارچه رابط PROFIBUS DP (CPU 412-1 نیست).
• سوکت باتری:
  برای تامین خارجی ولتاژ پشتیبان باتری.

تمام CPU ها به غیر از سطح ورودی CPU 412-1 و CPU 412-2 PN:

• رابط PROFIBUS DP:
  برای اتصال به I / O توزیع شده. بسته به پیکربندی، می توان آن را حتی برای ارتباط با OP یا دستگاه برنامه نویسی / PC استفاده کرد.

علاوه بر این CPU 412-2 PN، CPU 414-3 PN / DP، CPU 414F-3 PN / DP، CPU 416-3 PN / DP و CPU 416F-3 PN / DP گزینه های اتصال PROFINET را ارائه می دهند. هر یک از این ماژول دارای یک رابط PROFINET با 2 پورت (سوئیچ) است.

CPU های بالا پایان نیز دارند:

• اسلات لوازم جانبی برای ماژول های رابط PROFIBUS DP:
  برای اتصال بیشتر خطوط DP.

در غیر اینصورت پردازنده ها تنها با توجه به ساختار کمیتی خود، به عنوان مثال RAM، محدوده آدرس، تعداد بلوک های قابل بارگذاری و زمان اجرا متفاوت است.

مفهوم حافظه

تمام پردازنده های S7-400 دارای دو نوع حافظه است. این تقسیم بندی حافظه کاری عملکرد را 100٪ افزایش می دهد. در صورتی که یک پردازنده استاندارد حداقل دو بار به RAM خود دسترسی داشته باشد، پردازشگر ویژه S7-400 به طور همزمان در یک چرخه به حافظه کد و حافظه داده دسترسی پیدا می کند. برای این منظور نیز یک کد جداگانه و اتوبوس داده وجود دارد. اندازه حافظه کار توسط CPU مناسب انتخاب شده از طیف CPU ریز محاسبه می شود.

برای برنامه های کوچک و متوسط، حافظه مجتمع بار (RAM) کافی است. برای برنامه های بزرگتر، با قرار دادن کارت های حافظه، حافظه بار را می توان افزایش داد. پلاگین های کارت حافظه فلش برای ذخیره سازی باقی مانده بدون نیاز به باتری در دسترس هستند.

رمزگذاری بلوک

توابع (FCs) و بلوک های عملکرد (FBs) می توانند در پردازنده ذخیره شده در فرم رمزگذاری شده برای محافظت از دانش فنی نرم افزار.
