6AG1972-0BA12-2XA0 اتصالات اتوبوس زیمنس Profibus Dp RS 485 نصب آسان

• برای اتصال گره های PROFIBUS به کابل اتوبوس PROFIBUS استفاده می شود
• نصب آسان
• شاخه های FastConnect به علت تکنولوژی انعطاف پذیری عایق بندی، بسیار کوتاهی از زمان نصب را ایجاد می کنند
• مجتمع قطع کننده مقاومت (در مورد 6ES7 972-0BA30-0XA0)
• اتصالات با سوکت Sub-D اجازه اتصال PG بدون نصب اضافی گره های شبکه

چندین نسخه از اتصال اتوبوس در دسترس هستند، هر کدام به منظور اتصال دستگاه ها بهینه شده اند:

• اتصال اتوبوس با خروجی کابل محوری (180 درجه)، به عنوان مثال برای رایانه های شخصی و OPAC SIMATIC HMI، برای نرخ انتقال تا 12 مگابیت در ثانیه با مقاومت یکپارچه اتوبوس متوقف شده است.
• اتصال اتوبوس با خروجی کابل عمودی (90 درجه)؛

این اتصال اجازه می دهد یک خروجی کابل کابلی (با یا بدون رابط PG) برای نرخ انتقال تا 12 مگابیت در ثانیه با مقاومت یکپارچه اتم پایان مقاومت. در سرعت انتقال 3، 6 یا 12 مگابیت در ثانیه، کابل اتصال SIMATIC S5 / S7 برای اتصال بین اتصال اتوبوس با رابط PG و دستگاه برنامه نویسی مورد نیاز است.

• اتصال اتوبوس با خروجی کابل 30 درجه (نسخه ارزان قیمت) بدون رابط PG برای نرخ انتقال تا 1.5 مگابیت در ثانیه و بدون مقاومت یکپارچه اتوبوس قطع می شود.
• RS-485 (خروجی کابل 90 و 180 ولت) با سرعت انتقال تا 32 مگابیت در ثانیه برای اتصال سریع و آسان با استفاده از تکنولوژی اتصال انعطاف پذیری عایق (برای سیمهای سفت و سخت و انعطاف پذیر).

عملکرد

روش جمع آوری FastConnect امکان اتصال سریع و آسان اتصالات PROFIBUS به کابل PROFIBUS را فراهم می کند.

ساختار ویژه کابلهای اتوبوس FastConnect امکان استفاده از ابزار سلب سریع FastConnect را فراهم می کند که با استفاده از آن می توان از یک پوشش خارجی و محافظ بافته شده در یک عملیات با دقت کامل خالی کرد. کابل تولید شده در این روش در اتصال اتوبوس FastConnect با استفاده از روش جابجایی عایق متصل می شود.

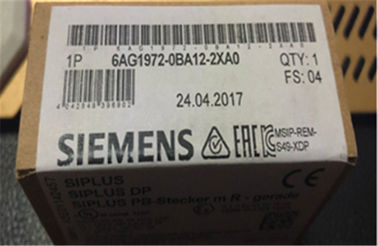

اتصال دهنده اتوبوس زیمنس 6AG1972-0BA12-2XA0

اتصال SIPLUS DP PROFIBUS M R-90 ° کابل خروجی -25 ... + 70 ° C با پوشش کوره بر اساس 6ES7972-0BA12-0XA0

تولید - محصول
شماره مقاله (شماره بازار)	6AG1972-0BA12-2XA0
توضیحات محصول	اتصال SIPLUS DP PROFIBUS M R-90 ° کابل خروجی -25 ... + 70 ° C با پوشش کوره بر اساس 6ES7972-0BA12-0XA0
خانواده محصول	اتصالات اتوبوسرانی RS 485
طول عمر محصول (PLM)	PM300: محصول فعال
اطلاعات تحویل
مقررات کنترل صادرات	AL: N / ECCN: N
زمان پیشنهادی استاندارد از قبل کار می کند	22 روز / روز
وزن خالص (کیلوگرم)	0،05 کیلوگرم
ابعاد محصول (W x L x H)	در دسترس نیست
ابعاد بسته بندی	6،80 x 7،80 x 3،00
واحد بسته اندازه گیری اندازه	سانتی متر
تعداد واحد	1 قطعه
مقدار بسته بندی	1
اطلاعات محصول اضافی
EAN	4042948396902
UPC	040892549058
کد کالا	85366990
LKZ_FDB / CatalogID	A & DSE / SIP ADD
گروه محصول	4573
کشور مبدا	آلمان
مطابقت با محدودیت های مواد مطابق با RoHS	از تاریخ: 01.01.2012
کلاس محصول	B: بازگشت محدود شده، لطفا با شریک / تماس زیمنس تماس بگیرید
رده اجباری برای دریافت تجهیزات الکتریکی و الکترونیکی پس از استفاده	هیچ تعهدی برای برداشتن تجهیزات الکتریکی و الکترونیکی بعد از استفاده از دستگاه نیست
