جزئیات محصول:
پرداخت:
|
| کاربرد: | PROFIBUS OLM / G22 V4.0 | فاصله های استاندارد: | تا 2850 متر |
|---|---|---|---|
| نوع ولتاژ / ولتاژ منبع تغذیه: | DC | IP کلاس حفاظت: | IP40 |
| گارانتی: | 12 ماه | وضعیت: | جدید و اصلی |
| برجسته: | ماژول لنز نوری,واحد پردازش مرکزی |
||

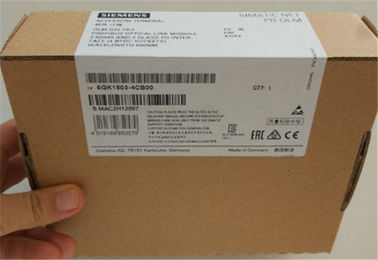

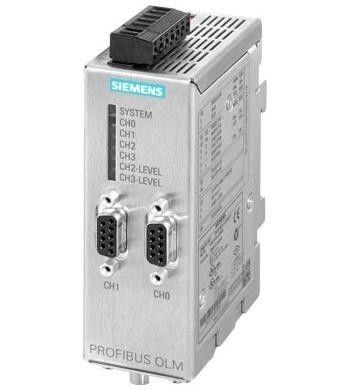

زیمنس 6GK1503-4CB00 PROFIBUS OLM / G22 V4.0 ماژول لنز نوری 6GK ماژول
طرح
OLM ها دارای یک صفحه فلزی جمع و جور هستند. مناسب برای نصب بر روی یک راه آهن استاندارد یا برای نصب دیوار با یک صفحه نصب است.
منبع تغذیه 24 وات از طریق یک ترمینال تغذیه می شود و می تواند به طور غیرمستقیم متصل شود.
تماس سیگنال اجازه می دهد یک سیگنال دیجیتال برای ارزیابی به PLC ها یا سیستم های HMI منتقل شود.
OLM ها می توانند با یکدیگر و جداول جداگانه ترکیب شوند یا بخش های کامل برق را می توان در شبکه PROFIBUS نوری از طریق یک رابط الکتریکی متصل کرد. با PROFIBUS OLM P22 و OLM G22، دو بخش PROFIBUS الکتریکی را می توان از یکدیگر متصل کرد.
OLM ها با یک یا دو رابط فیبر نوری با اتصال دهنده های BFOC برای انواع مختلف فیبر نوری در دسترس هستند:
| نوع نوع محصول | PROFIBUS OLM / G22 V4.0 | |
| PROFIBUS OLM / G22 V4.0؛ ماژول لنز نوری با 2 RS485 و 2 رابط کابل کابلی فیبر نوری (4 سوکت BFOC) برای استاندارد فاصله تا 2850 متر؛ با تماس سیگنال و اندازه گیری خروجی | ||
| نرخ انتقال | ||
| نرخ انتقال / با PROFIBUS | 9.6 کیلوبیت در ثانیه ... 12 مگابیت در ثانیه | |
| سرعت انتقال / با PROFIBUS PA | 45.45 کیلوبیت بر ثانیه | |
| رابط ها | ||
| تعداد اتصالات برق / نوری / برای قطعات شبکه یا تجهیزات ترمینال / حداکثر | 4 | |
| تعداد اتصالات برق | ||
| ● برای اجزای شبکه یا تجهیزات ترمینال | 2 | |
| ● برای اندازه گیری دستگاه | 1 | |
| ● برای تماس سیگنال | 1 | |
| ● برای منبع تغذیه | 1 | |
| ● برای منبع تغذیه بیش از حد | 1 | |
| نوع اتصال برق | ||
| ● برای اجزای شبکه یا تجهیزات ترمینال | سوکت زیردریایی 9 پین | |
| ● برای اندازه گیری دستگاه | بلوک ترمینال دو پایی | |
| ● برای تامین برق و تماس سیگنال | بلوک ترمینال 5 پین | |
| تعداد رابط های نوری / کابل فیبر نوری | 2 | |
| طراحی رابط نوری / کابل فیبر نوری | بندر BFOC | |
| داده های نوری | ||
| نسبت دمیدن / از لینک انتقال FOC | ||
| ● برای شیشه FOC با 50/125 میکرون / در 3 dB / km / حداکثر | 10 دسی بل | |
| ● برای شیشه FOC با 62.5 / 125 میکرومتر / 3.5 dB / km / حداکثر | 12 دسی بل | |
| تاخیر پخش [بیت] | 6.5 بیت | |
| قدرت نوری قابل اتصال نسبت به 1 مگاوات است | ||
| ● برای FOC شیشه ای با 50/125 میکرون / در 3 دسی بل / کیلومتر | -16 دسی بل | |
| ● برای شیشه FOC با 62.5 / 125 میکرومتر / 3.5 dB / km | -13 دسی بل | |
| حساسیت نوری مربوط به 1 مگاوات است | ||
| ● برای FOC شیشه ای با 50/125 میکرون / در 3 دسی بل / کیلومتر | -28 دسی بل | |
| ● برای شیشه FOC با 62.5 / 125 میکرومتر / 3.5 dB / km | -28 دسی بل | |
| طول موج | ||
| ● برای FOC شیشه ای با 50/125 میکرون / سازگار با رابط / در 3 دسی بل / کیلومتر | 860 نانومتر | |
| ● برای شیشه FOC با 62.5 / 125 میکرومتر / سازگار با رابط / 3.5 dB / km | 860 نانومتر | |
| طول سیم | ||
| ● برای شیشه FOC با 50/125 میکرون / در 3 dB / km / حداکثر | 3 کیلومتر | |
| ● برای شیشه FOC با 62.5 / 125 میکرومتر / 3.5 dB / km / حداکثر | 3 کیلومتر | |
| سیگنال ورودی / خروجی | ||
| ولتاژ کار / از تماس های سیگنالینگ / در مقدار DC / ارزش | 24 V | |
| جریان فعلی / از مخاطبین سیگنالینگ / در DC / حداکثر | 0.1 A | |
| ولتاژ تغذیه، مصرف فعلی، از دست دادن قدرت | ||
| نوع ولتاژ / ولتاژ منبع تغذیه | DC | |
| ولتاژ تغذیه / در DC / مقدار ارزش | 24 V | |
| ولتاژ تغذیه / در DC | 18.8 ... 28.8 ولت | |
| جزء محصول / اتصال در ورودی منبع تغذیه | بله | |
| مصرف جریان / در DC / در 24 وات / حداکثر | 0.2 A | |
| شرایط محیط مجاز | ||
| دمای محیط | ||
| ● در طول عملیات | 0 ... 60 درجه سانتی گراد | |
| ● در طول ذخیره سازی | -40 ... +70 ° C | |
| ● در حین حمل و نقل | -40 ... +70 ° C | |
| رطوبت نسبی / در دمای 25 درجه سانتیگراد / بدون تراکم / در طول عملیات / حداکثر | 95٪ | |
| IP کلاس حفاظت | IP40 | |
