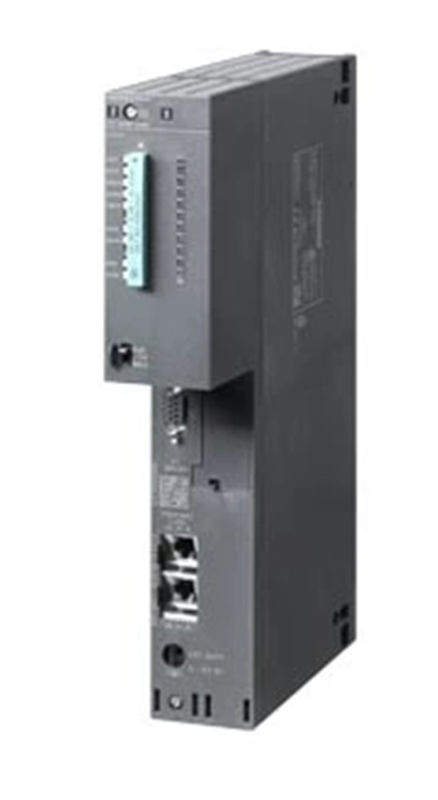

6ES7416-3XS07-0AB0 Simatic S7 400، 416 واحد پردازش مرکزی پردازنده

6ES7416-3XS07-0AB0 Simatic S7 400 , 416 CPU Central Processing Unit
6ES7416-3XS07-0AB0 Simatic S7 400 , 416 CPU Central Processing Unit 6ES7416-3XS07-0AB0 Simatic S7 400 , 416 CPU Central Processing Unit 6ES7416-3XS07-0AB0 Simatic S7 400 , 416 CPU Central Processing Unit

تصویر بزرگ :  6ES7416-3XS07-0AB0 Simatic S7 400، 416 واحد پردازش مرکزی پردازنده بهترین قیمت

جزئیات محصول:
محل منبع: آلمان
گواهی: ROHS CE
شماره مدل: 6ES7416-3XS07-0AB0
پرداخت:
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: consult for best discount

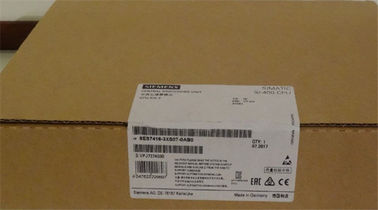

جزئیات بسته بندی: بسته های اصلی زیمنس
زمان تحویل: 2-5 روز
شرایط پرداخت: T / T، Western Union، Paypal ،، MoneyGram ،، L / C
قابلیت ارائه: 20 عدد / ماه
مخاطب
توضیحات محصول جزئیات
انواع: SIMATIC CPU 416-3 وضعیت عملکردی HW: 01
نسخه نرم افزار: V7.0 بسته برنامه نویسی: STEP 7 V5.4 یا بالاتر با HSP 261
از دست دادن قدرت حداکثر: 6.5 W اندازه DB، حداکثر: 64 کیلوبایت
برجسته کردن:

راحت

,

winactic simatic

زیمنس SIMATIC 416 CPU 6ES7416-3XS07-0AB0 S7-400 پردازنده مرکزی محصولات اتوماسیون صنعتی



کاربرد

CPU 416-2، پردازنده 416-3 و CPU 416-3 PN / DP، پردازنده های SIMATIC S7-400 قدرتمند هستند.

اینترفیس PROFIBUS DP یکپارچه در CPU 416-2 و CPU 416-3 امکان اتصال مستقیم به Fieldbus DP PROFIBUS را به عنوان یک استاد یا فرعی فراهم می کند.

سیستم اصلی DP DP میتواند به CPU 416-3 و CPU 416-3 PN / DP با استفاده از ماژول رابط IF 964-DP متصل شود.

رابط یکپارچه PROFINET CPU 416-3 PN / DP پیاده سازی سوئیچ قابلیت. این مبنای ارائه دو پورت PROFINET خارج از دسترس را تشکیل می دهد. علاوه بر توپولوژي شبكه سلسله مراتبي، اين امر باعث ساخت ساختار خطي در كنترل كننده هاي جديد S7-400 مي شود.

توجه داشته باشید:
فقط ماژول رابط 6ES7 964-2AA0 4 -0AB0 می تواند مورد استفاده قرار گیرد.

طرح

هر دو CPU مجهز به موارد زیر هستند:

  • پردازنده قدرتمند:
    CPU ها زمان اجرای دستورات را به میزان 0.03 μs در هر دستورالعمل باینری به دست می آورند.
  • پردازنده 416-2: 8 مگابایت حافظه اصلی (که هر کدام 4 مگابایت برای برنامه و داده)؛
    پردازنده 416-3: 16 مگابایت حافظه اصلی (که 8 مگابایت برای هر برنامه و داده)؛
    پردازنده 416-3 PN / DP: 16 مگابایت حافظه اصلی (که 8 مگابایت برای هر برنامه و داده)؛
    حافظه اصلی سریع برای قسمت های برنامه کاربر مربوط به اجرای.
  • انعطاف پذیری:
    تا 262144 ورودی / خروجی آنالوگ دیجیتال و 16384 آنالوگ.
  • رابط چند نقطه MPI:
    با MPI امکان ایجاد شبکه ساده حداکثر وجود دارد. 32 ایستگاه در سرعت انتقال داده تا 12 مگابیت در ثانیه. CPU ها می توانند تا 44 اتصال به ایستگاه های ارتباطی اتوبوس (C bus) و MPI ایجاد کنند.
  • سوئیچ انتخاب حالت:
    طراحی شده به عنوان سوئیچ تعویض
  • بافر تشخیصی:
    آخرین 120 وقفه خطا و وقفه در یک بافر حلقه برای اهداف تشخیصی حفظ می شود. تعداد نوشته ها را می توان پارامتر نمود.
  • ساعت واقعی ساعت
    تاریخ و زمان به پیام های تشخیصی CPU افزوده می شود.
  • کارت حافظه:
    برای گسترش حافظه یکپارچه کارت حافظه RAM و FEPROM (FEPROM برای ذخیره سازی مجدد) در دسترس هستند.
  • رابط MPI / DP ترکیبی و رابط یکپارچه PROFIBUS DP (با CPU 416-2 و CPU 416-3):
    رابط اصلی PROFIBUS DP به یک پیکربندی اتوماسیون توزیع اجازه می دهد سرعت بالا و سهولت استفاده. از نقطه نظر کاربر، I / O توزیع شده به عنوان I / O مرکزی (همان پیکربندی، آدرس و برنامه نویسی) رفتار می شود.
    پیکربندی مختصر: SIMATIC S5 و SIMATIC S7 به عنوان PROFIBUS master acc. به EN 50170.

CPU 416-3 و CPU 416-3 PN / DP همچنین شامل موارد زیر می باشند:

  • 1 حافظه اسلات:
    با استفاده از ماژول رابط IF 964-DP، یک سیستم اصلی PROFIBUS DP می تواند متصل شود.

CPU 416-3 PN / DP علاوه بر این شامل:

  • رابط PROFINET با 2 پورت (سوئیچ):
    • PROFINET IO، 256 IO دستگاه قابل اتصال
    • PROFINET CBA
عملکرد
  • محافظت از بلوک:
    یک مفهوم رمز عبور برنامه کاربر را از دسترسی غیر مجاز محافظت می کند.
  • خدمات انتگرال HMI:
    کاربر فقط باید منبع و مقصد داده ها را با دستگاه های HMI مشخص کند. سپس داده ها به صورت چرخه ای و به طور خودکار توسط سیستم منتقل می شوند.
  • توابع ارتباطی مجتمع:
    • ارتباط PG / OP
    • ارتباط داده به اشتراک گذاشته شده
    • ارتباطات استاندارد S7
    • ارتباط S7
  • بروزرسانی Firmware با استفاده از شبکه

CPU 416-3 PN / DP اضافی:

  • ارتباطات را از طریق TCP / IP، UDP و ISO-on-TCP (RFC1006) باز کنید
  • اطلاعات توزیع شده در اتوماسیون مبتنی بر جزء (CBA) در PROFINET
  • گزینه های تشخیص اضافی با وب سرور یکپارچه
خصوصیات قابل تنظیم

ابزار STEP 7 "پیکربندی سخت افزار" می تواند برای برنامه ریزی خواص و پاسخ S7-400 از جمله CPU ها، به عنوان مثال

  • رابط چند نقطه MPI:
    • تعریف آدرس ایستگاه
    • راه اندازی / چرخه رفتار
    • تعیین حداکثر زمان چرخه و بار ارتباطات
  • انتصاب آدرس:
    آدرس ماژول های ورودی / خروجی
  • محدوده نگهداری:
    تعریف تعداد حافظه بیت، شمارنده، تایمر، بلوک داده ها و حافظه ساعت.
  • اندازه تصویر پردازش، داده های محلی.
  • طول بافر تشخیصی
  • سطح حفاظت:
    تعریف مجوز دسترسی برای برنامه و داده ها
  • تشخیص سیستم:
    تعریف دست زدن و دامنه پیام های تشخیصی
  • وقفه زمانی
    تنظیم دوره ای

مشخصات فنی

شماره مقاله

6ES7416-2XP07-0AB0

6ES7416-3XS07-0AB0

6ES7416-3ES07-0AB0

CPU 416-2، MPI، PROFIBUS، 8 MB

پردازنده 416-3، 16 مگابایت، 3 رابط

CPU416-3 PN / DP، 16 مگابایت، 3 رابط

اطلاعات کلی
نوع نوع محصول CPU 416-2 CPU 416-3 CPU 416-3 PN / DP
وضعیت عملکردی HW 01 01 01
نسخه نرم افزار V7.0 V7.0 V7.0
مهندسی با

  • ● بسته برنامه نویسی

STEP 7 V5.4 یا بالاتر با HSP 261 STEP 7 V5.4 یا بالاتر با HSP 261 STEP 7 V5.5 یا بالاتر با HSP 262
CiR - پیکربندی در حالت اجرا
زمان هماهنگ سازی CiR، بار پایه 100 میلی ثانیه 100 میلی ثانیه 100 میلی ثانیه
زمان هماهنگ سازی CiR، زمان برای هر بایت I / O 10 میکروثانیه 10 میکروثانیه 10 میکروثانیه
ولتاژ تغذیه
ارزش اسمی (DC)

  • ● 24 ولت DC

نه؛ منبع تغذیه از طریق منبع تغذیه سیستم نه؛ منبع تغذیه از طریق منبع تغذیه سیستم نه؛ منبع تغذیه از طریق منبع تغذیه سیستم
جریان ورودی
از باطن 5 ولت DC، نوع. 0.9 A 1.1 A 1.3 A
از اتوبوس پشتی 5 ولت DC، حداکثر 1.1 A 1.3 A 1.6 A
از اتوبوس پشتی 24 ولت DC، حداکثر 300 میلی آمپر؛ 150 میلی آمپر در هر رابط DP 450 میلی آمپر؛ 150 میلی آمپر در هر رابط DP 300 میلی آمپر؛ 150 میلی آمپر در هر رابط DP
از رابط 5 V DC، حداکثر 90 میلی آمپر؛ در هر رابط DP 90 میلی آمپر؛ در هر رابط DP 90 میلی آمپر؛ در هر رابط DP
از دست دادن قدرت
از دست دادن قدرت، نوع. 4.5 W 5.5 W 6.5 W
از دست دادن قدرت حداکثر 5.5 W 6.5 W 8 W
حافظه
نوع حافظه رم رم رم
حافظه کار

  • ● یکپارچه

8 مگابایت 16 مگابایت 16 مگابایت

  • ● یکپارچه (برای برنامه)

4 مگابایت 8 مگابایت 8 مگابایت

  • ● یکپارچه (برای داده ها)

4 مگابایت 8 مگابایت 8 مگابایت

  • ● قابل ارتقاء

نه نه نه
بار حافظه

  • ● FEPROM قابل ارتقا

بله با کارت حافظه (FLASH) بله با کارت حافظه (FLASH) بله با کارت حافظه (FLASH)

  • ● FEPROM قابل ارتقا، حداکثر

64 مگابیت 64 مگابیت 64 مگابیت

  • ● RAM مجتمع، حداکثر

1 مگابیت 1 مگابیت 1 مگابیت

  • ● RAM قابل ارتقا

بله با کارت حافظه (RAM) بله با کارت حافظه (RAM) بله با کارت حافظه (RAM)

  • ● RAM قابل ارتقا، حداکثر

64 مگابیت 64 مگابیت 64 مگابیت
پشتیبان گیری

  • ● در حال حاضر

بله بله بله

  • ● با باتری

بله تمام داده ها بله تمام داده ها بله تمام داده ها

  • ● بدون باتری

نه نه نه
باتری
باتری پشتیبان

  • ● پشتیبان گیری فعلی، typ.

180 μA؛ تا 40 درجه سانتی گراد 180 μA؛ تا 40 درجه سانتی گراد 180 μA؛ تا 40 درجه سانتی گراد

  • ● پشتیبان گیری جریان، حداکثر

850 μA 850 μA 850 μA

  • ● زمان پشتیبان گیری، حداکثر.

با استفاده از دستورالعمل های داده ها با شرایط ثانویه و عوامل نفوذ، در این قسمت قرار می گیرید با استفاده از دستورالعمل های داده ها با شرایط ثانویه و عوامل نفوذ، در این قسمت قرار می گیرید با استفاده از دستورالعمل های داده ها با شرایط ثانویه و عوامل نفوذ، در این قسمت قرار می گیرید

  • ● تغذیه ولتاژ پشتیبان خارجی به CPU

5 V DC تا 15 V DC 5 V DC تا 15 V DC 5 V DC تا 15 V DC
زمان پردازش پردازنده
برای عملیات کمی، typ. 12.5 ns 12.5 ns 12.5 ns
برای عملیات کلمه، typ. 12.5 ns 12.5 ns 12.5 ns
برای ارقام نقطه ثابت، typ. 12.5 ns 12.5 ns 12.5 ns
برای ریاضی نقطه شناور، typ. 25 نان 25 نان 25 نان
بلوک های CPU
DB

  • ● شماره، حداکثر

10 000؛ دامنه محدوده: 1 تا 16000 10 000؛ دامنه محدوده: 1 تا 16000 10 000؛ دامنه محدوده: 1 تا 16000

  • ● اندازه حداکثر

64 کیلوبایت 64 کیلوبایت 64 کیلوبایت
FB

  • ● شماره، حداکثر

5،000؛ محدوده محدوده: 0 تا 7999 5،000؛ محدوده محدوده: 0 تا 7999 5،000؛ محدوده محدوده: 0 تا 7999

  • ● اندازه حداکثر

64 کیلوبایت 64 کیلوبایت 64 کیلوبایت
FC

  • ● شماره، حداکثر

5،000؛ محدوده محدوده: 0 تا 7999 5،000؛ محدوده محدوده: 0 تا 7999 5،000؛ محدوده محدوده: 0 تا 7999

  • ● اندازه حداکثر

64 کیلوبایت 64 کیلوبایت 64 کیلوبایت
OB

  • ● شماره، حداکثر

فهرست دستورالعمل را ببینید فهرست دستورالعمل را ببینید فهرست دستورالعمل را ببینید

  • ● اندازه حداکثر

64 کیلوبایت 64 کیلوبایت 64 کیلوبایت

  • ● تعداد OB های چرخه آزاد

1؛ OB 1 1؛ OB 1 1؛ OB 1

  • ● تعداد زنگ هشدار OBs

8؛ OB 10-17 8؛ OB 10-17 8؛ OB 10-17

  • ● تعداد زنگ هشدار OBs

4؛ OB 20-23 4؛ OB 20-23 4؛ OB 20-23

  • ● تعداد موارد OB قطع وقفه

9؛ OB 30-38 (کوتاهترین چرخه ای که میتوان آن را 500 میکرون تنظیم کرد) 9؛ OB 30-38 (کوتاهترین چرخه ای که میتوان آن را 500 میکرون تنظیم کرد) 9؛ OB 30-38 (کوتاهترین چرخه ای که میتوان آن را 500 میکرون تنظیم کرد)

  • ● تعداد OB های زنگ فرآیند

8؛ OB 40-47 8؛ OB 40-47 8؛ OB 40-47

  • ● تعداد DPV1 زنگ OBs

3؛ OB 55-57 3؛ OB 55-57 3؛ OB 55-57

  • ● تعداد OB های حالت ایزوچنوز

4؛ OB 61-64 4؛ OB 61-64 4؛ OB 61-64

  • ● تعداد OB های چندجمله ای

1؛ OB 60 1؛ OB 60 1؛ OB 60

  • ● تعداد OB های پس زمینه

1؛ OB 90 1؛ OB 90 1؛ OB 90

  • ● تعداد OB های راه اندازی

3؛ OB 100-102 3؛ OB 100-102 3؛ OB 100-102

  • ● تعداد خطاهای غیر خطی OB

9؛ OB 80-88 9؛ OB 80-88 9؛ OB 80-88

  • ● تعداد OB های خطای همزمان

2؛ OB 121، 122 2؛ OB 121، 122 2؛ OB 121، 122
عمق لاین

  • ● در هر کلاس اولویت

24 24 24

  • ● اضافی در یک خطا OB

2 2 2
شمارنده، تایمر و رعایت آن
S7 شمارنده

  • ● شماره

2 048 2 048 2 048
رعایت

  • - قابل تنظیم

بله بله بله

  • - حد پایین

0 0 0

  • - حد بالا

2 047 2 047 2 047

  • - از پیش تعیین شده

Z 0 تا Z 7 Z 0 تا Z 7 Z 0 تا Z 7
محدوده شمارش

  • - حد پایین

0 0 0

  • - حد بالا

999 999 999
IEC counter

  • ● شماره

نامحدود (محدود تنها با ظرفیت RAM) نامحدود (محدود تنها با ظرفیت RAM) نامحدود (محدود تنها با ظرفیت RAM)
S7 بار

  • ● شماره

2 048 2 048 2 048
رعایت

  • - قابل تنظیم

بله بله بله

  • - حد پایین

0 0 0

  • - حد بالا

2 047 2 047 2 047

  • - از پیش تعیین شده

هیچ وقت نگهدار هیچ وقت نگهدار هیچ وقت نگهدار
محدوده زمانی

  • - حد پایین

10 میلی ثانیه 10 میلی ثانیه 10 میلی ثانیه

  • - حد بالا

9 990 ثانیه 9 990 ثانیه 9 990 ثانیه
تایمر IEC

  • ● در حال حاضر

بله بله بله

  • ● نوع

SFB SFB SFB

  • ● شماره

نامحدود (محدود تنها با ظرفیت RAM) نامحدود (محدود تنها با ظرفیت RAM) نامحدود (محدود تنها با ظرفیت RAM)
