جزئیات محصول:
پرداخت:
|
| انواع: | SIMATIC CPU 417-4 | کاربرد: | اتوماسیون صنعتی |
|---|---|---|---|
| نسخه نرم افزار: | V5.3 | نوع حافظه: | رم |
| وضعیت: | جدید و اصلی | زمان انجام کار: | سهام |
| برجسته: | ماژول لنز نوری,واحد پردازش مرکزی |
||

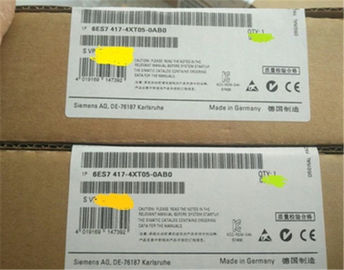

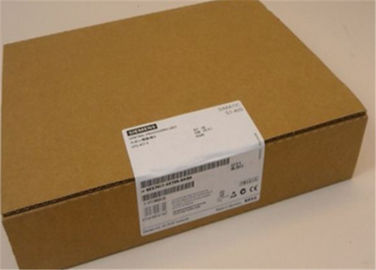

زیمنس CPU 6ES7417-4XT05-0AB0 S7-400 پردازنده مرکزی محصولات اتوماسیون صنعتی
بررسی اجمالی
CPU 417-4 قدرتمند ترین CPU S7-400 SIMATIC است. اینترفیس های یکپارچه PROFIBUS DP اجازه اتصال مستقیم به Fieldbus DP PROFIBUS را به عنوان سرپرست یا برده دار می دهند.
دو سیستم اصلی دیگر DP می توانند از طریق زیرموال های اینترفاز IF 964-DP متصل شوند.
توجه :
فقط ماژول رابط 6ES7 964-2AA0 4 -0AB0 می تواند مورد استفاده قرار گیرد.
شماره مقاله | 6ES7417-4XT07-0AB0 | |
|---|---|---|
پردازنده 417-4، 32 مگابایت، 4 رابط | ||
| اطلاعات کلی | ||
| نوع نوع محصول | CPU 417-4 | |
| وضعیت عملکردی HW | 01 | |
| نسخه نرم افزار | V7.0 | |
| مهندسی با | ||
| STEP 7 V5.4 یا بالاتر با HSP 261 | |
| CiR - پیکربندی در حالت اجرا | ||
| زمان هماهنگ سازی CiR، بار پایه | 60 میلی ثانیه | |
| زمان هماهنگ سازی CiR، زمان برای هر بایت I / O | 7 μs | |
| ولتاژ تغذیه | ||
| ارزش اسمی (DC) | ||
| نه؛ منبع تغذیه از طریق منبع تغذیه سیستم | |
| جریان ورودی | ||
| از باطن 5 ولت DC، نوع. | 1.3 A | |
| از اتوبوس پشتی 5 ولت DC، حداکثر | 1.6 A | |
| از اتوبوس پشتی 24 ولت DC، حداکثر | 600 میلی آمپر؛ 150 میلی آمپر در هر رابط DP | |
| از رابط 5 V DC، حداکثر | 90 میلی آمپر؛ در هر رابط DP | |
| از دست دادن قدرت | ||
| از دست دادن قدرت، نوع. | 6.5 W | |
| از دست دادن قدرت حداکثر | 8 W | |
| حافظه | ||
| نوع حافظه | رم | |
| حافظه کار | ||
| 32 مگابیت | |
| 16 مگابایت | |
| 16 مگابایت | |
| نه | |
| بار حافظه | ||
| بله با کارت حافظه (FLASH) | |
| 64 مگابیت | |
| 1 مگابیت | |
| بله با کارت حافظه (RAM) | |
| 64 مگابیت | |
| پشتیبان گیری | ||
| بله | |
| بله تمام داده ها | |
| نه | |
| باتری | ||
| باتری پشتیبان | ||
| 225 μA؛ تا 40 درجه سانتی گراد | |
| 1 275 μA | |
| اطلاعات مرجع، اطلاعات ماژول، فصل 3.3 را ببینید | |
| 5 V DC تا 15 V DC | |
| زمان پردازش پردازنده | ||
| برای عملیات کمی، typ. | 7.5 ns | |
| برای عملیات کلمه، typ. | 7.5 ns | |
| برای ارقام نقطه ثابت، typ. | 7.5 ns | |
| برای ریاضی نقطه شناور، typ. | 15 نان | |
| بلوک های CPU | ||
| DB | ||
| 16 000؛ دامنه محدوده: 1 تا 16000 | |
| 64 کیلوبایت | |
| FB | ||
| 8000؛ محدوده محدوده: 0 تا 7999 | |
| 64 کیلوبایت | |
| FC | ||
| 8000؛ محدوده محدوده: 0 تا 7999 | |
| 64 کیلوبایت | |
| OB | ||
| فهرست دستورالعمل را ببینید | |
| 64 کیلوبایت | |
| 1؛ OB 1 | |
| 8؛ OB 10-17 | |
| 4؛ OB 20-23 | |
| 9؛ OB 30-38 (کوتاهترین چرخه ای که میتوان آن را 500 میکرون تنظیم کرد) | |
| 8؛ OB 40-47 | |
| 3؛ OB 55-57 | |
| 4؛ OB 61-64 | |
| 1؛ OB 60 | |
| 1؛ OB 90 | |
| 3؛ OB 100-102 | |
| 9؛ OB 80-88 | |
| 2؛ OB 121، 122 | |
| عمق لاین | ||
| 24 | |
| 2 | |
| شمارنده، تایمر و رعایت آن | ||
| S7 شمارنده | ||
| 2 048 | |
| رعایت | ||
| بله | |
| 0 | |
| 2 047 | |
| Z 0 تا Z 7 | |
| محدوده شمارش | ||
| 0 | |
| 999 | |
| IEC counter | ||
| نامحدود (محدود تنها با ظرفیت RAM) | |
| S7 بار | ||
| 2 048 | |
| رعایت | ||
| بله | |
| 0 | |
| 2 047 | |
| هیچ وقت نگهدار | |
| محدوده زمانی | ||
| 10 میلی ثانیه | |
| 9 990 ثانیه | |
| تایمر IEC | ||
| بله | |
| SFB | |
| نامحدود (محدود تنها با ظرفیت RAM) | |
| مناطق داده و ضعف آنها | ||
| محدوده داده های نگهدارنده در کل | مجموع کار و بار حافظه (با باتری پشتیبان) | |
| پرچم | ||
| 16 کیلوبایت؛ اندازه آدرس محل حافظه بیت | |
| بله | |
| MB 0 تا MB 15 | |
| 8؛ در 1 بایت حافظه | |
| داده های محلی | ||
| 64 کیلوبایت | |
| 32 کیلوبایت | |
| منطقه آدرس | ||
| منطقه آدرس I / O | ||
| 16 کیلوبایت | |
| 16 کیلوبایت | |
| که توزیع شده است | ||
| 2 کیلوبایت | |
| 2 کیلوبایت | |
| 8 کیلوبایت | |
| 8 کیلوبایت | |
| تصویر پردازش | ||
| 16 کیلوبایت | |
| 16 کیلوبایت | |
| 1 024 بایت | |
| 1 024 بایت | |
| 244 بایت | |
| بله | |
محدوده خدمات:
ما همچنین SIEMENS S7-400 PLC، SIEMENS S7-1200 PLC، SIEMENS S7-200 SIEMENS PLC، SIEMENS S7-300، SIEMENS S7-400، SIEMENS ET200، SIEMENS HMI، SIEMENS TOUCH PANEL، SIEMENS TDC، SIEMENS 6ES5، SIEMENS 6ES7 را انجام می دهیم. ، SIEMENS 6DD، کنترل کننده SIEMENS، سی ان سی CNC
S5-100U، 115U، 155U PLC
SIMATIC S7-200، SIMATIC S7-300، SIMATIC S7-400
LOGO SIEMENS، SIEMENS PG، SIMATIC HMI، SIEMENS Wincc
SIEMENS ET200M، SIEMENS ET200S، SIEMENS Profibus
MicroMaster 420، MicroMaster 430، MicroMaster 440، SIEMENS VFD
SIEMENS SINAMICS ،، SIEMENS G110، SIEMENS G120، SIEMENS درایو
1. همه کالاهای دارای 365 روز گارانتی.
2. انبار ما همیشه همیشه قبل از حمل و نقل همه محصولات را چک کنید تا اطمینان حاصل کنید که درست است.
3. قطعاتی که ما می فروشیم دارای 30 روز سیاست بازگشت از روز حمل و نقل است، اما اگر آسیب انسان ساخته شده باشد، ما نمی توانیم برای شما تغییر ایجاد کنیم.
تماس با شخص: sales
تلفن: +8618158331966
