جزئیات محصول:
پرداخت:
|
| کاربرد: | ارتباطات صنعتی | محدوده تولید: | ارتباط سیاتیک S7-400 CP 443-1 |
|---|---|---|---|
| نرخ انتقال: | 10/100 مگابیت در ثانیه در رابط کاربری 1 | تعداد اینترفیس ها: | 2 |
| نوع اتصال برق: | پورت RJ45 | گارانتی: | 12 ماه |
| برجسته: | راحت,winactic simatic |
||

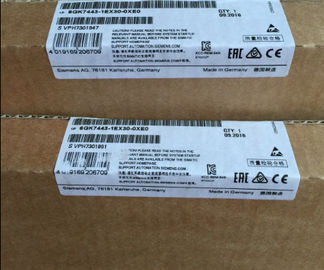

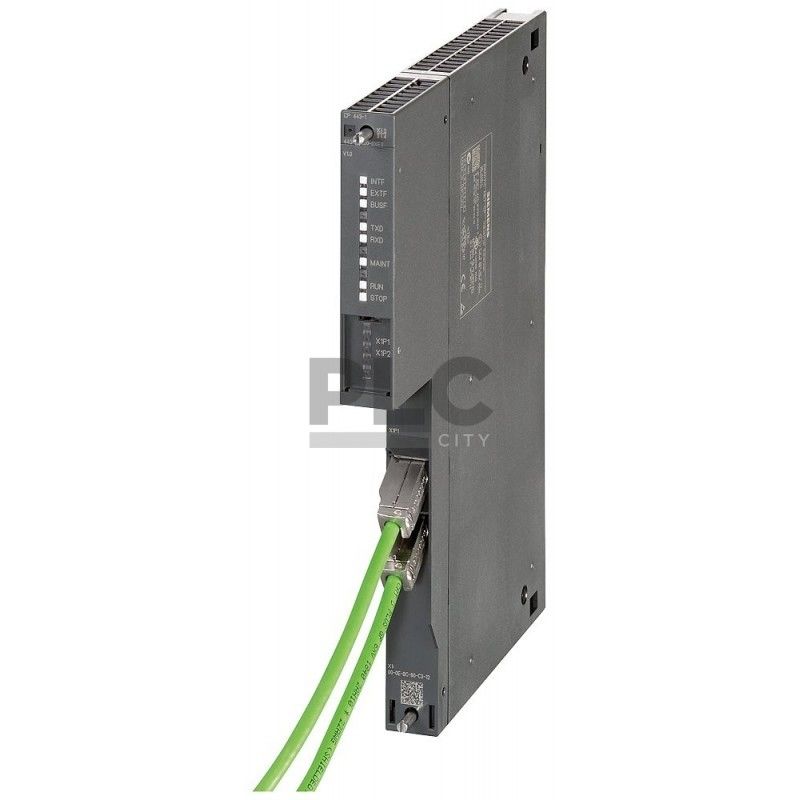

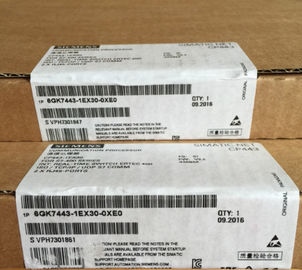

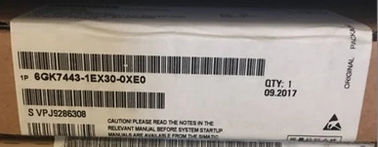

زیمنس CP 6GK7443-1EX30-0XE0 پردازنده ارتباطات برای محصولات اتوماسیون صنعتی SIMATIC S7-400
بررسی اجمالی
پردازنده ارتباطی برای اتصال SIMATIC S7-400 به شبکه های اترنت صنعتی، همچنین به عنوان کنترل PROFINET IO یا در سیستم های SIMATIC H.
CP پشتیبانی می کند:
پردازنده ارتباطات همچنین می تواند برای ارتباطات بی سیم S7 در سیستم های SIMATIC H و برای برنامه های کاربردی بی خطر (PROFIsafe) در ارتباط با F-CPU S7-400 استفاده شود.
فواید
CP 443-1 گزینه های ارتباطی را با
| نوع نوع محصول | CP 443-1 | |
| پردازنده ارتباط CP 443-1؛ 2x 10/100 مگابیت در ثانیه (سوئیچ IE)؛ پورت RJ45؛ ایزو؛ TCP؛ UDP؛ PROFINET IO کنترل کننده؛ ارتباط S7؛ ارتباط باز (ارسال / دریافت)؛ مسیریابی S7؛ پیکربندی IP از طریق DHCP / Block؛ لیست کنترل دسترسی آی پی؛ هماهنگ سازی زمان؛ تشخیص وب گسترده راه اندازی سریع پشتیبانی از PROFIenergy؛ | ||
| نرخ انتقال | ||
| نرخ انتقال | ||
| ● در رابط اول | 10 ... 100 مگابیت بر ثانیه | |
| رابط ها | ||
| تعداد واسطهای / acc به اترنت صنعتی | 2 | |
| تعداد اتصالات برق | ||
| ● در رابط 1 / ACC به اترنت صنعتی | 2 | |
| نوع اتصال برق | ||
| ● در رابط 1 / ACC به اترنت صنعتی | پورت RJ45 | |
| طراحی ذخیره سازی قابل جابجایی / C-PLUG | نه | |
| ولتاژ تغذیه، مصرف فعلی، از دست دادن قدرت | ||
| نوع ولتاژ / ولتاژ منبع تغذیه | DC | |
| ولتاژ تغذیه / 1 / از اتوبوس پشتی | 5 V | |
| تحمل متقارن نسبی / در DC | ||
| ● در 5 وات | 5٪ | |
| جریان مصرف شده | ||
| ● از اتوبوس پشتی / در DC / در 5 ولت / معمولی | 1.4 A | |
| از دست دادن قدرت [W] | 7.25 W | |
| شرایط محیط مجاز | ||
| دمای محیط | ||
| ● در طول عملیات | 0 ... 60 درجه سانتی گراد | |
| ● در طول ذخیره سازی | -40 ... +70 ° C | |
| ● در حین حمل و نقل | -40 ... +70 ° C | |
| رطوبت نسبی / در دمای 25 درجه سانتیگراد / بدون تراکم / در طول عملیات / حداکثر | 95٪ | |
| IP کلاس حفاظت | IP20 | |
| طراحی، ابعاد و وزن | ||
| قالب ماژول | ماژول فشرده S7-400 تنها عرض | |
| عرض | 25 میلی متر | |
| ارتفاع | 290 میلی متر | |
| عمق | 210 میلیمتر | |
| وزن خالص | 0.7 کیلوگرم | |
| خواص محصول، توابع، اجزاء / عمومی | ||
| تعداد واحدها | ||
| ● در هر CPU / حداکثر | 14 | |
| ● توجه داشته باشید | حداکثر 4 به عنوان PN IO ctrl. | |
| داده های عملکرد / ارتباط باز | ||
| تعداد اتصالات ممکن / برای ارتباط باز / با استفاده از ارسال / دریافت بلوک / حداکثر | 64 | |
| مقدار داده ها | ||
| ● به عنوان داده های کاربر در هر اتصال ISO / برای ارتباط باز / با استفاده از ارسال / دریافت بلوک / حداکثر | 8 کیبیت | |
| ● به عنوان داده های کاربر در هر ISO در اتصال TCP / برای ارتباط باز / با استفاده از ارسال / دریافت بلوک / حداکثر | 8 کیبیت | |
| ● به عنوان داده های کاربر در هر اتصال TCP / برای ارتباط باز / با استفاده از ارسال / دریافت بلوک / حداکثر | 8 کیبیت | |
| ● به عنوان داده های کاربر در هر اتصال UDP / برای باز کردن اتصال به اینترنت اکسپلورر / با استفاده از ارسال / دریافت بلوک / حداکثر | 2 کیبیت | |
| تعداد اتصالات ممکن / برای ارتباط باز | ||
| ● با استفاده از بلوک های T / حداکثر | 64 | |
| مقدار داده ها | ||
| ● به عنوان داده های کاربر در هر ISO در اتصال TCP / برای ارتباط باز / با استفاده از بلوک های T / حداکثر | 1452 بایت | |
| داده های عملکرد / ارتباط S7 | ||
| تعداد اتصالات ممکن / برای ارتباط S7 | ||
| ● حداکثر | 128 | |
| ● با اتصالات PG / حداکثر | 2 | |
| ● توجه داشته باشید | هنگام استفاده از چندین پردازنده | |
| داده های عملکرد / چند پروتکل حالت | ||
| تعداد اتصالات فعال / با چند پروتکل حالت | 128 | |
| داده های عملکرد / ارتباط PROFINET / به عنوان PN IO-Controller | ||
| عملکرد محصول / PROFINET IO کنترل کننده | بله | |
| تعداد دستگاه های PN IO / در کنترل PROFINET IO / usable / total | 128 | |
| تعداد دستگاه های PN IO IRT / در کنترل PROFINET IO / قابل استفاده | 64 | |
| تعداد خطوط خارجی PN IO / با PROFINET / per rack | 4 | |
| مقدار داده ها | ||
| ● به عنوان داده های کاربر برای متغیرهای ورودی / به عنوان کنترل PROFINET IO / حداکثر | 4 کیبیته | |
| ● به عنوان داده های کاربر برای متغیرهای ورودی / به عنوان کنترل PROFINET IO / حداکثر | 4 کیبیته | |
| ● به عنوان داده های کاربر برای متغیرهای ورودی در دستگاه PN IO یا به عنوان کنترل PROFINET IO / حداکثر | 1433 بایت | |
| ● به عنوان داده های کاربر برای متغیرهای خروجی در هر دستگاه PN IO یا به عنوان کنترل PROFINET IO / حداکثر | 1433 بایت | |
| ● به عنوان داده های کاربر برای متغیرهای ورودی در دستگاه PN IO / برای هر زیرمجموعه به عنوان کنترل PROFINET IO / حداکثر | 240 بایت | |
| ● به عنوان داده های کاربر برای متغیرهای خروجی در هر دستگاه PN IO / برای هر زیرمجموعه به عنوان کنترل PROFINET IO / حداکثر | 240 بایت | |
| عملکرد محصول / پشتیبانی MIB | بله | |
| پروتکل / پشتیبانی می شود | ||
| ● SNMP v1 | بله | |
| ● DCP | بله | |
| ● LLDP | بله | |
| نرم افزار پیکربندی | ||
| ● مورد نیاز است | STEP 7 V5.5 SP3 یا بالاتر / STEP 7 Professional V12 (TIA Portal) یا بالاتر | |
