| انواع: | SIMATIC S7-300، CPU 314 | حافظه کار: | 128 کیلوبایت |
|---|---|---|---|
| منبع تغذیه: | 24 ولت DC | از دست دادن قدرت: | 4 W |
| بار حافظه: | پلاگین (MMC)، حداکثر 8 مگابایت | نرخ تکرار، دقیقه: | 1 ثانیه |
| برجسته: | ماژول لنز نوری,واحد پردازش مرکزی |
||

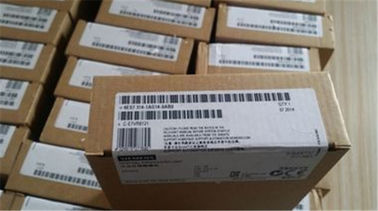

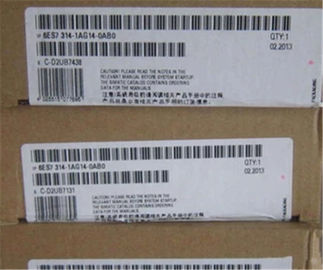

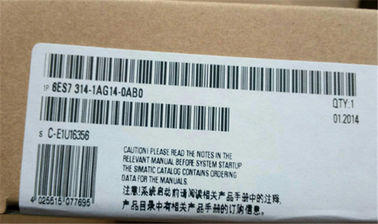

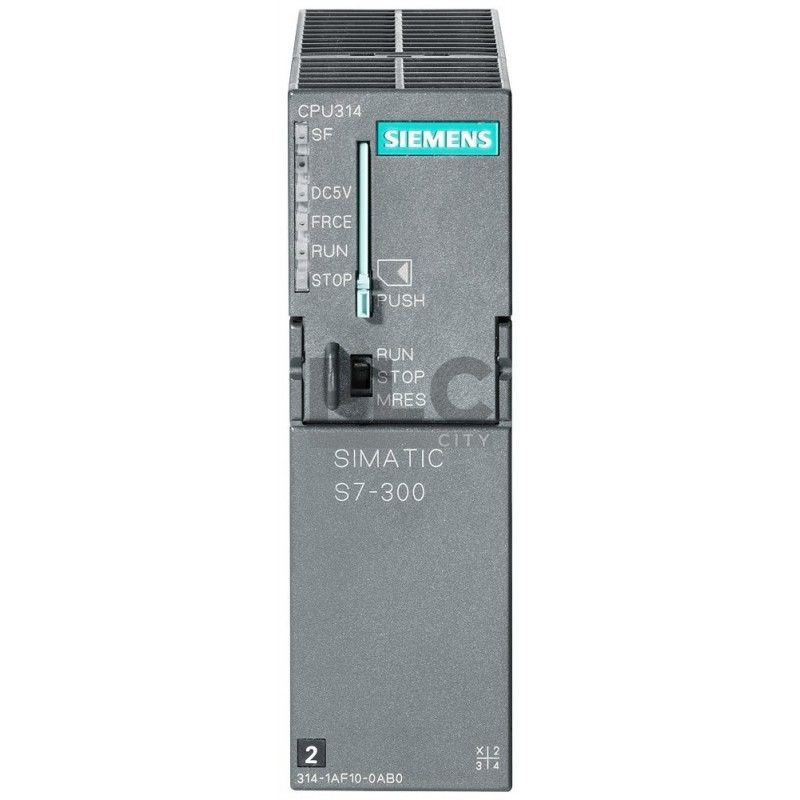

زیمنس CPU 314 6ES7314-1AG14-0AB0 PLC کنترل کننده S7-300 واحد پردازش مرکزی
کاربرد
CPU 314 CPU برای نصب با نیازهای بالا از نظر پردازش قدرت و زمان واکنش است. با استفاده از حافظه کاری این پردازنده نیز مناسب برای برنامه های متوسط می باشد.
عملکرد
شماره مقاله | 6ES7314-1AG14-0AB0 | |
|---|---|---|
CPU314، 128 کیلوبایت | ||
| اطلاعات کلی | ||
| وضعیت عملکردی HW | 01 | |
| نسخه نرم افزار | V3.3 | |
| مهندسی با | ||
| STEP 7 V5.5 + SP1 یا بالاتر یا STEP 7 V5.2 + SP1 یا بالاتر با HSP 218 | |
| ولتاژ تغذیه | ||
| ارزش اسمی (DC) | ||
| بله | |
| محدوده مجاز، حد پایین (DC) | 19.2 V | |
| دامنه مجاز، حد بالا (DC) | 28.8 ولت | |
| حفاظت خارجی خطوط برق (توصیه) | 2 دقیقه | |
| بافر منبع تغذیه | ||
| 5 میلی ثانیه | |
| 1 ثانیه | |
| جریان ورودی | ||
| مصرف فعلی (ارزش اسمی) | 650 میلی آمپر | |
| مصرف کنونی (در عملیات بدون بار)، نوع. | 140 میلی آمپر | |
| جریان فعلی، typ. | 3.5 A | |
| I²t | 1 A² · ثانیه | |
| از دست دادن قدرت | ||
| از دست دادن قدرت، نوع. | 4 W | |
| حافظه | ||
| حافظه کار | ||
| 128 کیلوبایت | |
| نه | |
| 64 کیلوبایت | |
| بار حافظه | ||
| بله | |
| 8 مگابایت | |
| 10 سال | |
| پشتیبان گیری | ||
| بله تضمین شده توسط MMC (بدون تعمیر و نگهداری) | |
| بله برنامه و داده ها | |
| زمان پردازش پردازنده | ||
| برای عملیات کمی، typ. | 0.06 میکرون | |
| برای عملیات کلمه، typ. | 12/12 ثانیه | |
| برای ارقام نقطه ثابت، typ. | 0.16 μs | |
| برای ریاضی نقطه شناور، typ. | 0.59 میکرون | |
| بلوک های CPU | ||
| تعداد بلوک (کل) | 1 024؛ (DB ها، FC ها، FB ها)؛ حداکثر تعداد بلوک های قابل بارگذاری را می توان با استفاده از MMC کاهش داد. | |
| DB | ||
| 1 024؛ دامنه محدوده: 1 تا 16000 | |
| 64 کیلوبایت | |
| FB | ||
| 1 024؛ محدوده محدوده: 0 تا 7999 | |
| 64 کیلوبایت | |
| FC | ||
| 1 024؛ محدوده محدوده: 0 تا 7999 | |
| 64 کیلوبایت | |
| OB | ||
| فهرست دستورالعمل را ببینید | |
| 64 کیلوبایت | |
| 1؛ OB 1 | |
| 1؛ OB 10 | |
| 2؛ OB 20، 21 | |
| 4؛ OB 32، 33، 34، 35 | |
| 1؛ OB 40 | |
| 1؛ OB 100 | |
| 4؛ OB 80، 82، 85، 87 | |
| 2؛ OB 121، 122 | |
| عمق لاین | ||
| 16 | |
| 4 | |
| شمارنده، تایمر و رعایت آن | ||
| S7 شمارنده | ||
| 256 | |
| رعایت | ||
| بله | |
| 0 | |
| 255 | |
| Z 0 تا Z 7 | |
| محدوده شمارش | ||
| 0 | |
| 999 | |
| IEC counter | ||
| بله | |
| SFB | |
| نامحدود (محدود تنها با ظرفیت RAM) | |
| S7 بار | ||
| 256 | |
| رعایت | ||
| بله | |
| 0 | |
| 255 | |
| بدون رعایت | |
| محدوده زمانی | ||
| 10 میلی ثانیه | |
| 9 990 ثانیه | |
| تایمر IEC | ||
| بله | |
| SFB | |
| نامحدود (محدود تنها با ظرفیت RAM) | |
