جزئیات محصول:
پرداخت:
|
| انواع: | SIMATIC S7-300، CPU 315 PN / DP | حافظه کار: | 384 کیلوبایت |
|---|---|---|---|
| نسخه نرم افزار: | V3.2 | نوع رابط: | PROFINET |
| فیزیک رابط: | اترنت RJ45 | وارنتی: | 12 ماه |
| برجسته: | ماژول لنز نوری,واحد پردازش مرکزی |
||

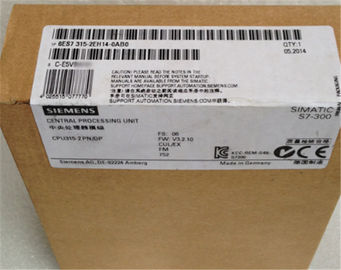

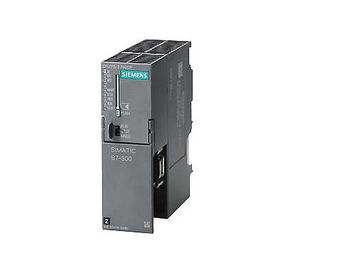

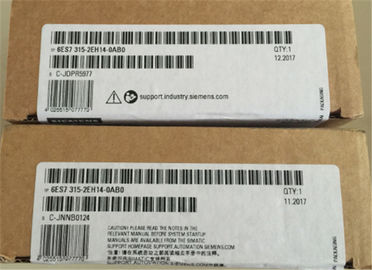

زیمنس CPU 315 6ES7315-2EH14-0AB0 S7-300 پردازنده مرکزی کنترل کننده های اتوماسیون صنعتی
بررسی اجمالی
کاربرد
CPU 315-2 PN / DP CPU با حافظه برنامه متوسط است. این در گیاهان حاوی ساختارهای توزیع خودکار در علاوه بر I / O متمرکز استفاده می شود. این می تواند به عنوان یک کنترل کننده PROFINET IO و به عنوان یک پروژکتور PROFIBUS DP استاندارد در SIMATIC S7-300 اجرا شود. CPU 315-2 PN / DP همچنین می تواند به عنوان اطلاعات توزیع شده (پروتکل PROFIBUS DP یا PROFINET I-Device) استفاده شود.
CPU 315-2 PN / DP یک پلت فرم ایده آل برای انجام وظایف تکنولوژیکی ساده نرم افزار است، به عنوان مثال:
با استفاده از SIMATIC S7-PDIAG یک تشخیص فرآیند توسعه یافته امکان پذیر است.
گزینه های ارتباطی یکپارچه از پردازنده، راه حل های اتوماسیون شبکه را بدون اجزای اضافی اجرا می کنند.
طرح
CPU 315-2 PN / DP مجهز به موارد زیر است:
| SIMATIC S7-300 CPU 315-2 PN / DP، واحد پردازش مرکزی با حافظه کاری 384 کیلوبایت، رابط 1 MPI / DP 12 مگابیت / ثانیه، رابط 2 رابط Ethernet PROFINET، با سوئیچ 2 پورت، کارت حافظه micro | ||
| اطلاعات کلی | ||
| وضعیت عملکردی HW | 01 | |
| نسخه نرم افزار | V3.2 | |
| مهندسی با | ||
| ● بسته برنامه نویسی | STEP 7 V5.5 یا بالاتر | |
| ولتاژ تغذیه | ||
| ارزش اسمی (DC) | ||
| ● 24 ولت DC | بله | |
| محدوده مجاز، حد پایین (DC) | 20.4 V | |
| دامنه مجاز، حد بالا (DC) | 28.8 ولت | |
| حفاظت خارجی خطوط برق (توصیه) | 2 دقیقه | |
| بافر منبع تغذیه | ||
| ● خرابی منبع تغذیه / ولتاژ زمان ذخیره انرژی | 5 میلی ثانیه | |
| ● میزان تکرار، دقیقه. | 1 ثانیه | |
| جریان ورودی | ||
| مصرف فعلی (ارزش اسمی) | 750 میلی آمپر | |
| مصرف کنونی (در عملیات بدون بار)، نوع. | 150 میلی آمپر | |
| جریان فعلی، typ. | 4 A | |
| I²t | 1 A² · ثانیه | |
| از دست دادن قدرت | ||
| از دست دادن قدرت، نوع. | 4.65 وات | |
| حافظه | ||
| حافظه کار | ||
| ● یکپارچه | 384 کیلوبایت | |
| ● قابل ارتقاء | نه | |
| ● اندازه حافظه پایدار برای بلوک های داده ی محرمانه | 128 کیلوبایت | |
| بار حافظه | ||
| ● پلاگین (MMC) | بله | |
| ● پلاگین (MMC)، حداکثر | 8 مگابایت | |
| ● مدیریت داده ها در MMC (پس از برنامه نویسی آخر)، دقیقه. | 10 سال | |
| پشتیبان گیری | ||
| ● در حال حاضر | بله تضمین شده توسط MMC (بدون تعمیر و نگهداری) | |
| ● بدون باتری | بله برنامه و داده ها | |
| زمان پردازش پردازنده | ||
| برای عملیات کمی، typ. | 0،05 میکرون | |
| برای عملیات کلمه، typ. | 0.09 میلی ثانیه | |
| برای ارقام نقطه ثابت، typ. | 12/12 ثانیه | |
| برای ریاضی نقطه شناور، typ. | 0.45 μs | |
| بلوک های CPU | ||
| تعداد بلوک (کل) | 1 024؛ (DB ها، FC ها، FB ها)؛ حداکثر تعداد بلوک های قابل بارگذاری را می توان با استفاده از MMC کاهش داد. | |
| DB | ||
| ● شماره، حداکثر | 1 024؛ دامنه محدوده: 1 تا 16000 | |
| ● اندازه حداکثر | 64 کیلوبایت | |
| FB | ||
| ● شماره، حداکثر | 1 024؛ محدوده محدوده: 0 تا 7999 | |
| ● اندازه حداکثر | 64 کیلوبایت | |
| FC | ||
| ● شماره، حداکثر | 1 024؛ محدوده محدوده: 0 تا 7999 | |
| ● اندازه حداکثر | 64 کیلوبایت | |
